ИЗМЕРЕНИЕ РАСХОДА ВОДЫ В ТРУБАХ БОЛЬШОГО ДИАМЕТРА

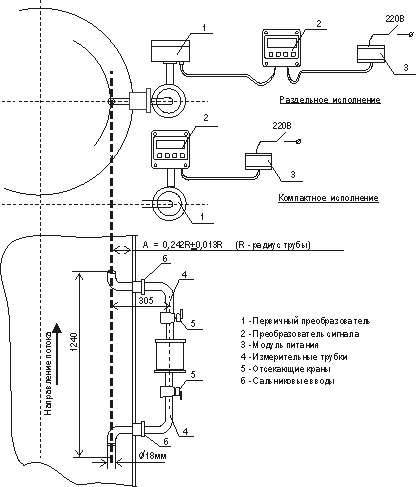

Для измерения расхода электропроводящих жидкостей в трубах большого диаметра НПК «ОТЕЛ» предлагает скоростной расходомер - счетчик  ВР-1Ш (расходомер воды, счетчик воды). Состав,  размеры и установка приведены на рисунке.

Измерение выполняется согласно ГОСТ 8.361 «Расход жидкости и газа». Методика выполнения измерений по скорости в одной точке трубы.

Конструктивной базой ВР-1Ш является расходомер – счетчик ВР-1 (диаметром DN20), программное обеспечение  которого ориентировано на специфику реализации данного метода.

 Измерительные трубки расходомера - счетчика вводятся в определенное место по горизонтальной оси трубопровода (см. рис.) и служат для измерения скорости потока. Поток должен быть сформировавшимся и турбулентным. Диапазон измеряемых скоростей  (0,2 – 4) м/С. Погрешность не превышает ± 3%.

Калибровка выполняется проливочным методом на расходомерной установке (труба 300 мм). Суть калибровки – установление функциональной зависимости между скоростью потока в основной трубе и измерительной трубке. В дальнейшем эта зависимость запоминается в памяти расходомера – счетчика.

 Далее расходомер – счетчик ВР-1Ш устанавливается на рабочий трубопровод. Величина его внутреннего диаметра (от 200 до 1600) мм вводится пользователем самостоятельно с передней панели прибора.







Отклонение направления осей входной и выходной измерительных трубок от оси потока до (8 – 10) градусов существенно не сказывается на результатах измерения. Измерительные трубки выполнены из нержавеющей стали.

Монтаж расходомера – счетчика на трубопроводе выполняется без применения специализированного инструмента.

Снятие и установка ВР-1Ш производится без предварительного опорожнения трубопровода - используются отсекающие краны.

Степень защиты (IP66) позволяет устанавливать первичный преобразователь и преобразователь сигналов в шахтах, колодцах и др. местах с повышенной влажностью.

Предусмотрена архивация информации о величине расхода и количества прошедшей жидкости.
